電纜綜合在線監測系統方案
電力電纜在電網、大中型電廠、變壓站及使用大型電力設備的工礦企業中應用十分廣泛,實現電纜的安全、可靠、穩定運行對保證企業的安全性和經濟性具有十分重要的意義。通常電纜的中間頭、壓接頭等位置，因為環境及制作工藝的原因,在高電壓、大電流的環境下容易引起溫度升高,絕緣層燒穿,最后導致電纜隧道內火災的發生，而電纜運行狀態在線監測是預防和杜絕電纜火災事故的重要措施。
深圳市迅捷光通科技有限公司將光纖測溫技術與物聯網、局域網、通信網等多網無縫鏈接技術相結合，建立了一套電纜綜合在線監測系統，形成區域性在線監測平臺，實現區域內統一在線監測、管理。為電纜隧道日常養護、管理和突發事件應急處理發揮巨大作用。
1.電纜綜合在線監測系統組成

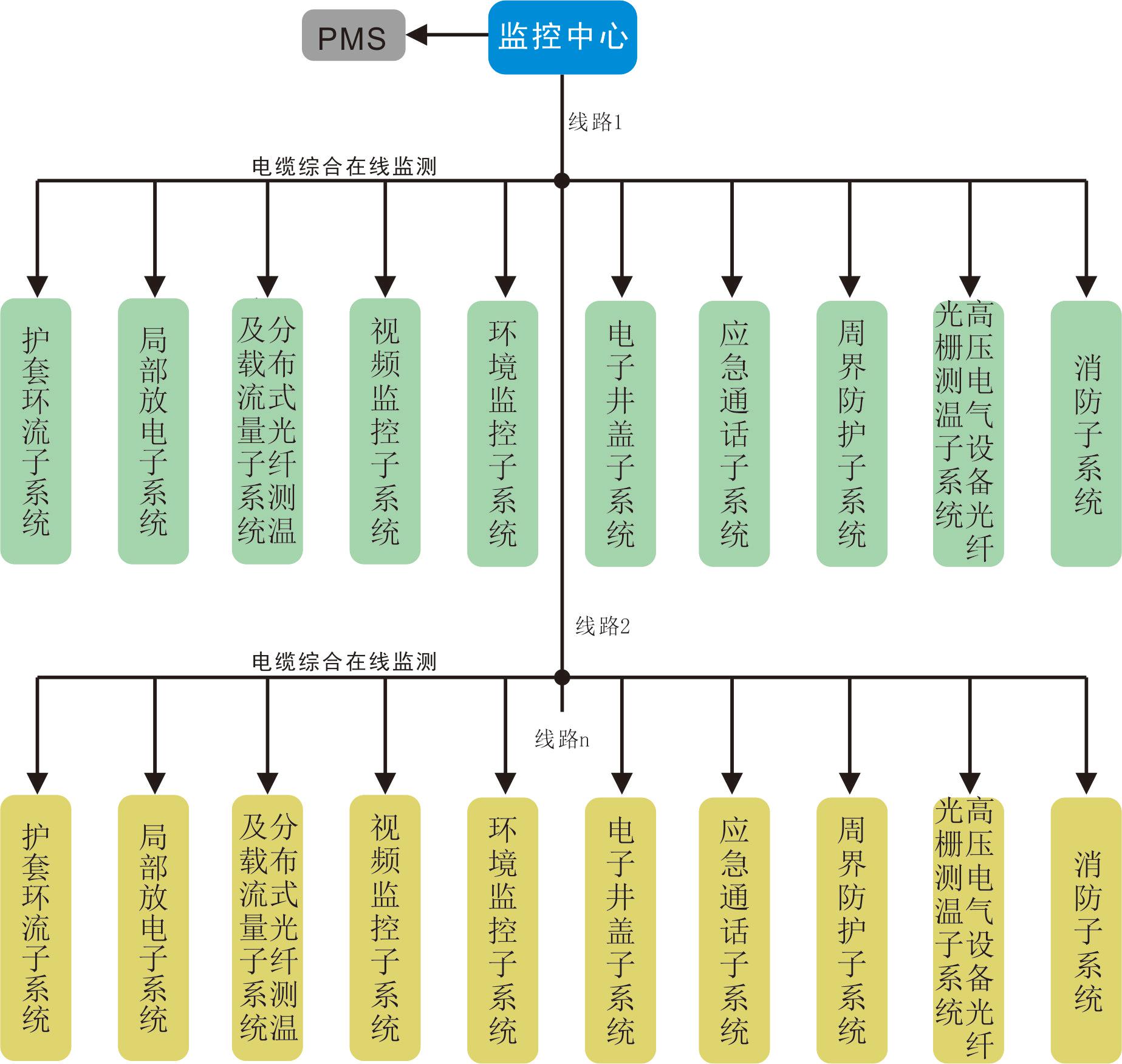

電纜綜合在線監測系統是電力系統現代化、一體化、信息化的重要組成部分，是對電纜及其附屬設備運行狀態進行動態管理的有效手段，是電力系統安全、穩定運行的重要保障。該系統由護套環流子系統、局部放電子系統、分布式光纖測溫及載流量子系統、視頻監控子系統、環境監測子系統、電子井蓋子系統、應急通話子系統、周界防護子系統、消防子系統、高壓電氣設備光纖光柵測溫子系統及后臺應用管理平臺等多個部分組成。建立一體化的電纜運行管理平臺，實現對電纜本體和隧道運行情況的實時監測、設備運行管理以及高壓電纜突發事故應急指揮等功能。
2.電纜綜合在線監測系統硬件

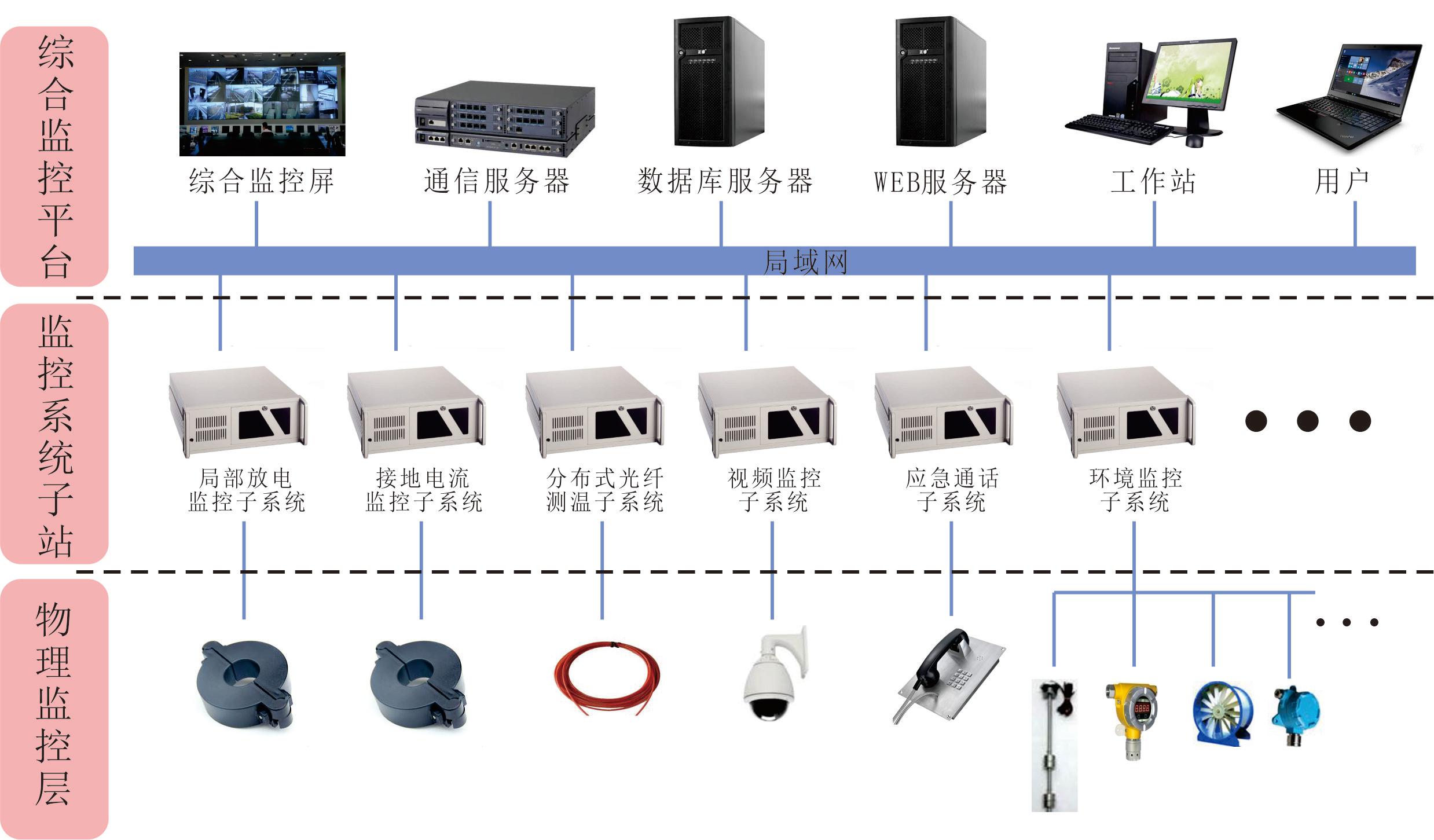

電纜綜合在線監測系統硬件分為三層架構，第三層物理監控層，即在電纜隧道內安裝的各類設備，包括在線監測裝置和傳感器；中間層即狀態監控系統子站層，包括站內的監測主機；第一層為綜合監控中心層，部署輸變電監測中心服務器，與檢測平臺相互連接。
（1）監測中心
監測中心通常設置于電纜管理部門辦公所在地，由綜合監控屏、通信服務器、數據庫服務器、WEB服務器、工作站、事件打印等其它輔助系統構成。
（2）變電站監測子系統
變電站監控子系統由光纖測溫主機、載流量分析主機、護套環流監測主機、局部放電監測主機、視頻監控主機及其它監測主機組成，部分變電站另設有變電站系統監測平臺主機轉發整個變電站系統監測數據到綜合監測中心。
（3）物理監測層
物理監測層是指安裝在電纜溝、電纜隧道等用于采集數據的現場設備。包含但不限于以下傳感器或采集模塊：感溫光纖、溫濕度傳感器、氣體傳感器、水位傳感器、水泵狀態檢測模塊、風機狀態檢測模塊、護套環流傳感器、護套環流數據采集模塊、局部放電傳感器、局部放電數據采集模塊、視頻攝像頭、電子井蓋等。
