概述

     發電廠內部大量的高壓電纜和控制電纜分布在電纜溝、電纜橋架、電纜夾層內。各種電纜尤其是高壓電纜，其負載過大、電纜接頭老化等原因會導致溫度升高，溫度過高容易引起火災，導致發電廠的發電業務中斷。集中敷設的電纜起火影響范圍將更廣、修復時間更長、造成的損失更大。各發電廠迫切需要一種在線測溫技術，實時自動采集電纜表面溫度，在溫度過高之前及時、準確的監測溫度變化并發出預警，使管理者有充分的時間采取相應的措施，避免火災發生。

       為此，迅捷光通科技有限公司適時地開發出線型光纖感溫火災探測系統，實時對電纜進行溫度監測，并進行預警和報警。該系統采用了全光纖傳感無源測溫方式，消除了監測系統自身的安全隱患，極大提高了監測系統對電力溫度監測的可用性。該光纖測溫系統被很多電廠和供電公司使用，大大降低了火災事故的發生，真正地做到防患于未然，符合電力行業“安全第一，預防為主”的安全思想。

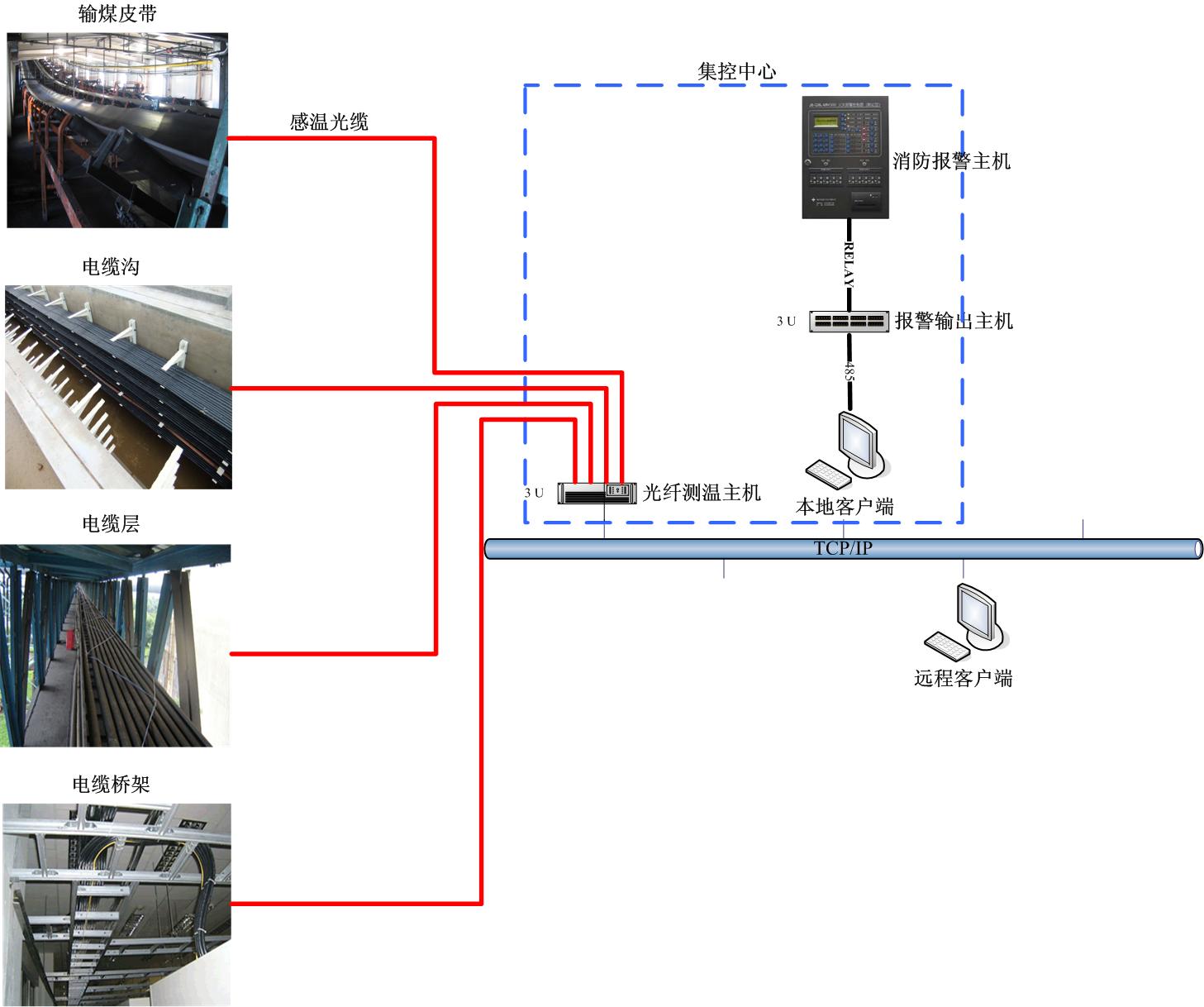

系統構架

系統特點

      1.感溫器件防燃防爆。

      測溫部分采用全光纖結構，真正實現了無源溫度監測，自身不帶電，不發熱，不會因?yàn)閭鞲邢到y(tǒng)的布設帶來安全隱患。

      2.測溫精度高，響應快。

      測溫主機溫度分辨率為0.1℃，溫度測量精度為±1℃。對4Km測溫光纜的溫度檢測時間4秒左右。

      3.實時在線監測。
      對發電廠高壓電纜所有測點的溫度進行7x24小時不間斷監測，并定時保存溫度測量數據，為各高壓電纜的健康監測提供輔助數據。

      4.分布式檢測，無監測盲區。

      可以對測溫光纜布設范圍內的每一點進行實時監測，消除了監測盲區，從原理上避免了火情漏報的可能。

      5.靈活的分區報警控制。

      通過上位機監控軟件，對不同的測溫區段可以根據客戶需求進行分區管理，一般每100M光纜設為一個分區。對每個分區設置不同的報警參數，如溫度預警、溫升預警、溫度報警和溫升報警等，精確的甄別出真正火災和虛假火災，消除誤報和漏報。

      6.完善的自我診斷功能。

      本系統中在對每條測溫光纜溫度檢測的同時，還能夠?qū)崟r(shí)檢測每條測溫光纜的工作狀態，如光纜破損、折彎造成的額外損耗，并對破損、折彎的位置進行精確定位。通過自我檢測與診斷功能，實時發現光纜損壞，以便于及時的維修與維護。

       7.強大的軟件功能。

       在人機界面上實時顯示每個監測區域的位置、溫度值和溫度變化情況。報警產生時，能與報警控制器聯動，啟動通風降溫裝置或滅火裝置，監控軟件亦能觸發軟件界面的聲光報警。如果上位機上配裝了短信報警模塊則可將報警信息發送到指定人員的手機上，確保火災險情得到及時處理。在上位機上還可以查詢歷史溫度數據和報警記錄，生成安全運行報表。
