1.系統概述
光纖測溫系統作為IDC機房環境監控系統的一個子系統，使用單根光纖實現溫度監測、信號傳輸，綜合利用光纖拉曼散射效應和光時域反射測量技術來實時測量光纖沿線空間溫度分布情況，在IDC機房?jī)?nèi)按照一定的路由規則在所有機柜內敷設一根傳感光纖，可實現對每個機柜指定的測量點進行實時精確的溫度信息采集。
該系統主要由測溫光纖、測溫主機、客戶端、上位機監控軟件等組成，如圖1所示。

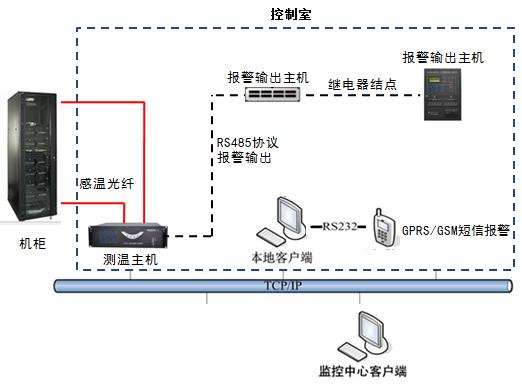

圖1分布式光纖測溫監控系統組網示意圖
本項目用于機房?jī)?nèi)部機柜內溫度檢測，感溫光纖依次從每個機柜下方進入機柜，繞機柜前、后面各一周測量機柜內的溫度。每個機柜內光纖長度固定，我們可以將機柜內的光纖長度看做一個測溫分區，只要在該長度光纖內有高溫報警，則系統判斷該機柜超溫報警。測溫主機將監測溫度通過網絡，以TCP/IP協議上傳至本地客戶端及監控中心客戶端，在客戶端安裝監控軟件后可以實時顯示每個機柜溫度信息。當某個機柜出現異常高溫報警時，測溫主機通過RS485串口協議將報警信息傳輸給或者報警系統，進行相應滅火處理。我公司生產的FET-8608L型光纖測溫主機，該主機有8通道（另有2、4、8通道可選），并且測試覆蓋范圍可擴展，光纜覆蓋距離2KM、4KM、8KM可選。
2.系統組成介紹
測溫系統的核心部分主要由本地客戶端，光纖測溫主機，感溫光纜，測溫軟件組成。如下圖2：

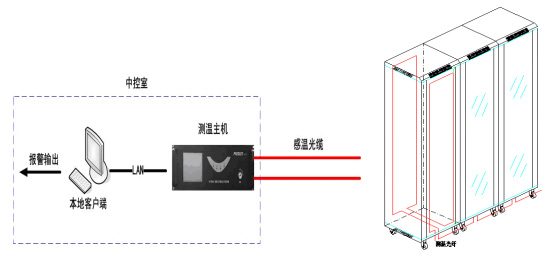

圖2 測溫系統構成
3.光纖敷設方法
本方案中光纜敷設方法見下圖。光纖覆蓋整個柜體的四個邊角，可以有效測量整個柜體的溫度。

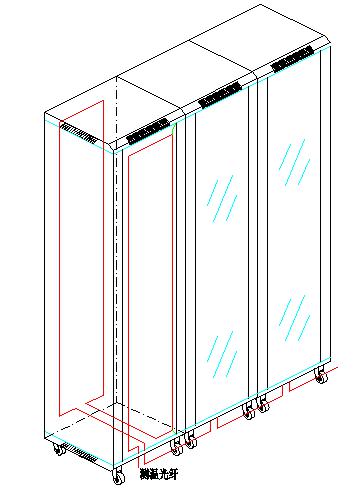

圖3 感溫光纜固定位置示意圖
上圖所示，光纖從機柜下方穿入機柜，然后分別在機柜前面和后面四周用扎帶固定。
