監控范圍
主要監測隧道環境溫濕度、氣體、水位等。各傳感器信號統一接至環境采集器，經由光纖網絡傳送到環境監控主機。
監控系統的原理
環境采集器實時接收氣體、水位、溫濕度等傳感器的狀態信號，然后通過以太網口接入光纖網，把環境數據送至集中監控平臺。網絡及串口接口應有光電隔離和電源隔離技術，有效抑制閃電、雷擊、ESD和共地干擾。

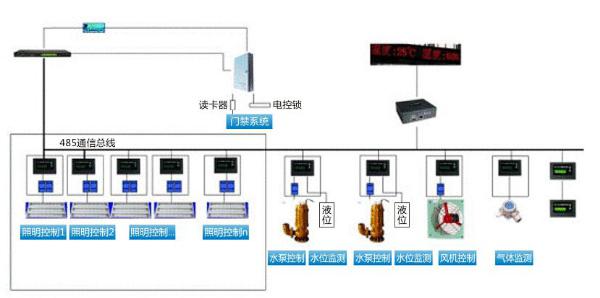

系統構成
功能
1)可實現隧道內有害氣體、空氣含氧量、水位等環境參量進行監測，可有效監測到隧道內水位情況。
2)當隧道內的有害氣體、氧氣、一氧化碳等氣體含量到一定標準時，報警系統立刻在監控中心發出聲響信號。
3)當隧道水位超過設定標準時，監控系統立刻將報警信號和水泵啟動、停止信號傳送至集中監控中心。
4)利用隧道環境監測通用采集器和水位探測器實現對隧道內水位變化的遠程監控，遠程監控信號通過隧道通信系統的傳輸資源上傳到監控中心。
5)利用隧道環境監測通用采集器和氣體探測器實現對隧道內有害氣體濃度、空氣含氧量的遠程監控，采用超低功耗傳感器，遠程監控信號通過隧道通信系統的傳輸資源上傳到監控中心。
6)具備環境參量超標自動告警及自動排障功能，在輸電管理所集中監控中心對電力隧道內的環境參量超過預設值時發出視聽告警，在綜合智能數據管理平臺的圖形展示界面上閃爍顯示，以及通過語音、短信方式自動通知值班維護人員，并自動將排障資料打印/存檔。
